几何失真测试卡-网格畸变测试卡

畸变测试卡

关注次数:196次

上架时间:2019-12-02

产品描述:几何失真测试卡(Distortion Test Chart)又叫畸变测试卡,是用于测试摄像头图像线条失真(图像边缘附近的直线变成曲线)的测试卡;畸变测试卡用肉眼观察非常直观,也可以用软件测试得...

咨询电话:400-888-5135

几何失真测试卡(Distortion Test Chart)又叫畸变测试卡,是用于测试摄像头图像线条失真(图像边缘附近的直线变成曲线)的测试卡;
该测试卡用肉眼观察非常直观,也可以用软件测试得出具体畸变差值。

网格畸变测试卡简介

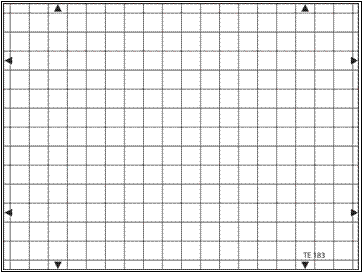

在白色背景上由水平14条线和竖直19条线构成了一个网格结构。该网格与由测试生成器生成的电子网格相一致。该网格对应于T01几何测试卡的球状结构。

TE183畸变测试卡是为测试电视摄像机的操作调制及控制而设计的。用网格可以对线性扫描性能做一个粗略的视觉评估,线条起着调整定位的作用。

另外,网格畸变测试卡也可以做成黑色背景白色线条。

畸变原理及相关知识

镜头畸变(Lens distortion)是一种造成图像边缘附近的直线变成曲线的像差。它会给建筑拍摄和摄影测量造成问题。最简单的近似表达式,ru = rd + krd3,ru是未发生畸变的图像光学中心到某点的半径,rd是畸变扭曲后的中心到该点的半径。根据k的符号不同,畸变可以是“桶形”或“枕形”。

镜头畸变和畸变修正系数都可以在Imatest distortion中计算,其中还包括五阶和正切/反正切的畸变模型。SFRPlus项目可以显示畸变损失了多少细节,以及对锐度和其他一些因素的影响。畸变最严重的是广角镜头、远摄镜头和变焦镜头。畸变在近摄图像中往往比正常距离的图像更严重。畸变可以很容易地用软件修正。

摄像头(Camera)作为一种视频输入设备,既可以作为独立的产品广泛应用于监控、安防、远程视频、医疗等领域,又可以作为配件而广泛应用于手机、笔记本电脑等通信、电子电工领域产品。特别是近年来,随着互联网等领域的发展,以及感光成像器件技术的逐步成熟稳定,使得摄像头以及含有摄像头的产品越来越多的步入人们生活的各个环节及领域。摄像头主要是由镜头、主控芯片、感光芯片及电源等配件组成的,而目前市场上对这些配件并没有一个统一的标准要求,这造成这些配件的性能品质良莠不齐,也直接决定了摄像头产品的性能指标与用户的实际感受差异很大。因此对摄像头产品进行性能指标的量化验证与检测就显得尤为重要。
