镜向光泽度计有哪些几何条件？镜向光泽度计有几种光路结构？

镜向光泽度计，又称光泽度计或光泽度仪，主要用于测量样品的镜面反射光，根据其使用性质及测量原理的不同，可以有不同的几何条件（入射角）及光路结构。那么，镜向光泽度计有哪些几何条件？镜向光泽度计有几种光路结构？下文将为大家进行详细的介绍。

镜向光泽度计是什么仪器？

镜向光泽度计，简称光泽度计，用于测量油漆、纸张、塑料、搪瓷、陶瓷、铝及铝合金等平面制品的镜向光泽度。

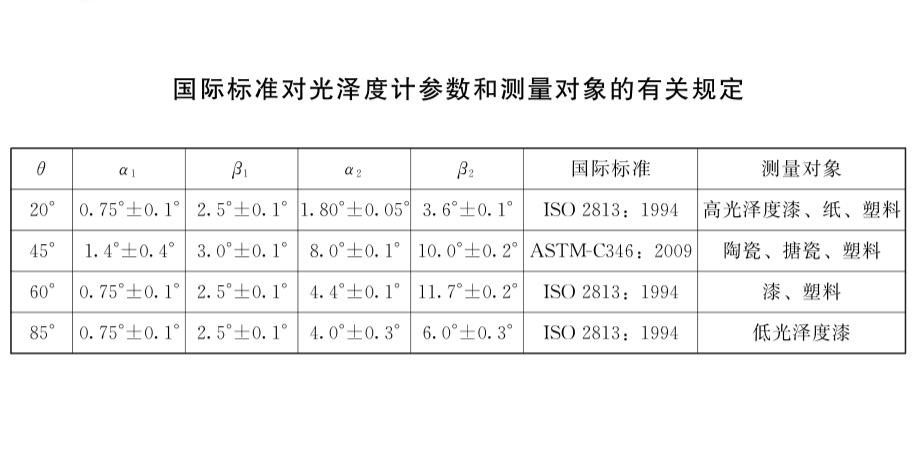

光泽度计利用光反射原理对样品的光泽度进行测量。即：在规定入射角和规定光束的条件下照射样品，得到镜向反射角方向的光束，其测量方式通常有连续测量和瞬态测量两种。光泽度计由光源、透镜、接收器和显示仪表等组成，其测量原理分为平行光路和会聚光路两种。按入射角的不同，光泽度计可分为定角式及变角式，常用角度为20°、45°、60°、75°和85°，其光学参量见下表。

镜向光泽度计设计依据：

光泽度的测量，关键在于规定测量条件。由于材料性质以及光泽级别不同，需要选择不同的镜向角和光束的入射条件及接收条件，为此，各国制订了一系列不同的测试标准。例如：

ASTM C 346：陶瓷材料 45°镜向光泽的测量；

ASTM C 584：白色釉瓷 60°镜向光泽的测量；

ASTM D 523：色漆及其 制品·20°，60°，85°镜向光泽的测量；

ASTM D 1223：纸张及其制品75°镜向光泽的测量；

ASTM D 1455：地板漆60°镜向光泽的测量；

ASTM D 1834：腊纸20°镜向光泽的测量；

ASTM D 2457：塑料薄膜20°、45°和60°镜向光泽的测量；

ASTM E 430：高光泽金属表面45°镜向光泽的测量；

TAPPI T 653：腊纸20°镜向光泽的测量；

TAPPI T 480：纸张及其制品75°镜向光泽的测量；

JIS Z 8741：统一的光泽测试标准。

目前，以下三项标准为国际标准

ISO 2813--1978（E）：色漆及清漆——非金属颜料色膜20°、60°和85°镜向光泽的测量；

ISO/TC6/SCZN 801（草案）：纸及其制品75°镜向光泽的测量；

ISO 2767-1973（E）：金属表面处理——铝及其合金阳极氧化45°镜向光泽的测量。

国际照明委员会2.3光泽研究小组是专门从事研究光泽理论和测试手段的国际性组织。

由光泽度测量标准可以看出，测试不同材料的光泽度时，应选用不同的测量角度。一般来说，大角度测量低光泽样品，小角度测量高光泽样品。

镜向光泽度计的结构原理：

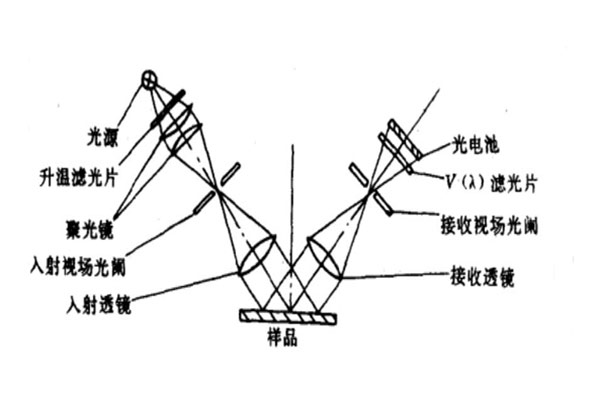

光泽度仪结构一般采用平行光路的方法。这种结构具有相同的照明视场角和接收视场角，如下图所示。光源一般采用标准A光源。从光源发出的光，经过升温滤光片，再经过聚光镜照到入射视场光阑处，经入射透镜照射到被测样品处。然后，从被测样品表面反射，经过接收透镜、接收视场光阑、滤光片后射到接收器光电池上，经过电学处理后进行显示。入射、接收光视场光阑用来控制入射光斑和接收光斑的大小。

为了保证仪器的测量准确度，仪器要有较高的定位准确度。

在此仪器中，光源要用稳压电源，探测器《光电池）的光谱灵敏度经V（λ）滤光片修正后，与CIE标准光度观察者的光谱光视效率V（λ）相符。最近，光泽度仪一般均采用微电脑处理，数字显示。利用多次采样，提高测量准确度。

镜向光泽度计的几何条件：

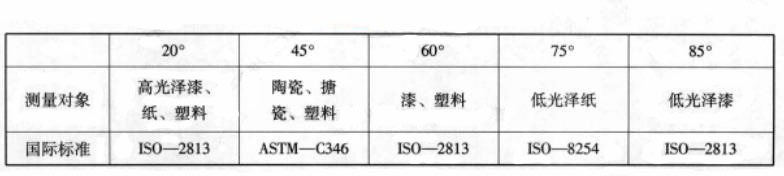

镜向光泽度计的几何条件主要是指入射角的大小，有关测试标准对入射角和接收角及其公差也作了规定。入射角在光泽测量中极为重要，通常用 20°，45°，60°，75°，85°，它们分别用于不同样品的测量。一般来说，大角度用于低光泽样品，小角度用于高光泽样品，中角度使用范围较宽。下面是有关标准推荐的使用举例。

镜向光泽度计的光路结构：

按光泽度计的照明光束和接收光束分，光泽度计有两类：一类是平行光路，另一类是会聚光路。

按入射角分：有定角式和变角式两种。

从光源发出的光，经过照明透镜正确地照到样品上，由接收透镜在镜面反射方向上将光束送给探测器，将光信号转换成电信号，经放大等处理后输出，完成光泽度的测试。

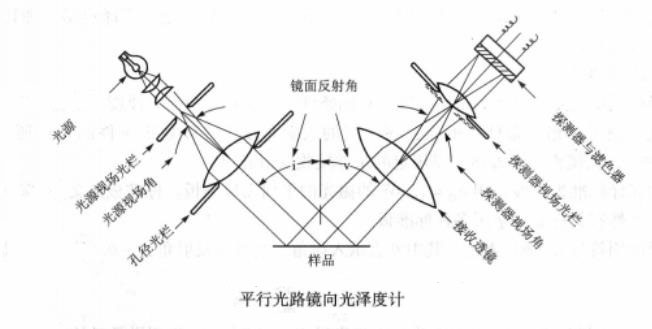

下图所示为平行光照明的光路图。

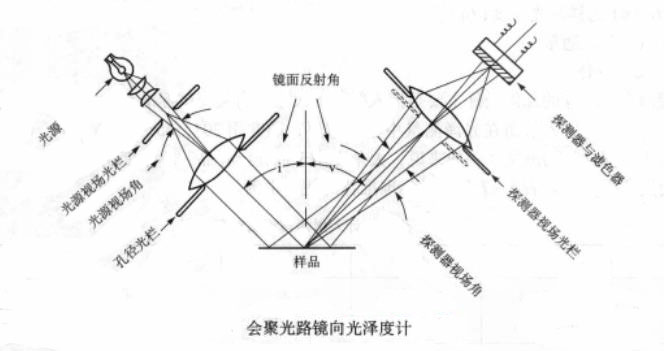

下图所示为会聚光照明的光路图。

探测器通常校正为具有y（λ）光谱响的特性。
